Una unidad de filtro de ventilador es un dispositivo de purificación de aire de fin de línea modularizado con una unidad de potencia incorporada que realiza filtración. El ventilador dibuja en el aire para purificarse desde la parte superior de la unidad, que luego se filtra a través del filtro y se distribuye uniformemente a través de la salida, cumpliendo así con los requisitos de calidad del aire de las habitaciones limpias.
Las unidades de filtro de ventilador de FFU se usan ampliamente en habitaciones limpias, bancos limpios, líneas de producción limpia, habitaciones limpias modulares y otros lugares, así como en semiconductores, electrónica, líneas de producción de paneles planos y otros lugares con requisitos estrictos para controlar contaminantes aéreos.

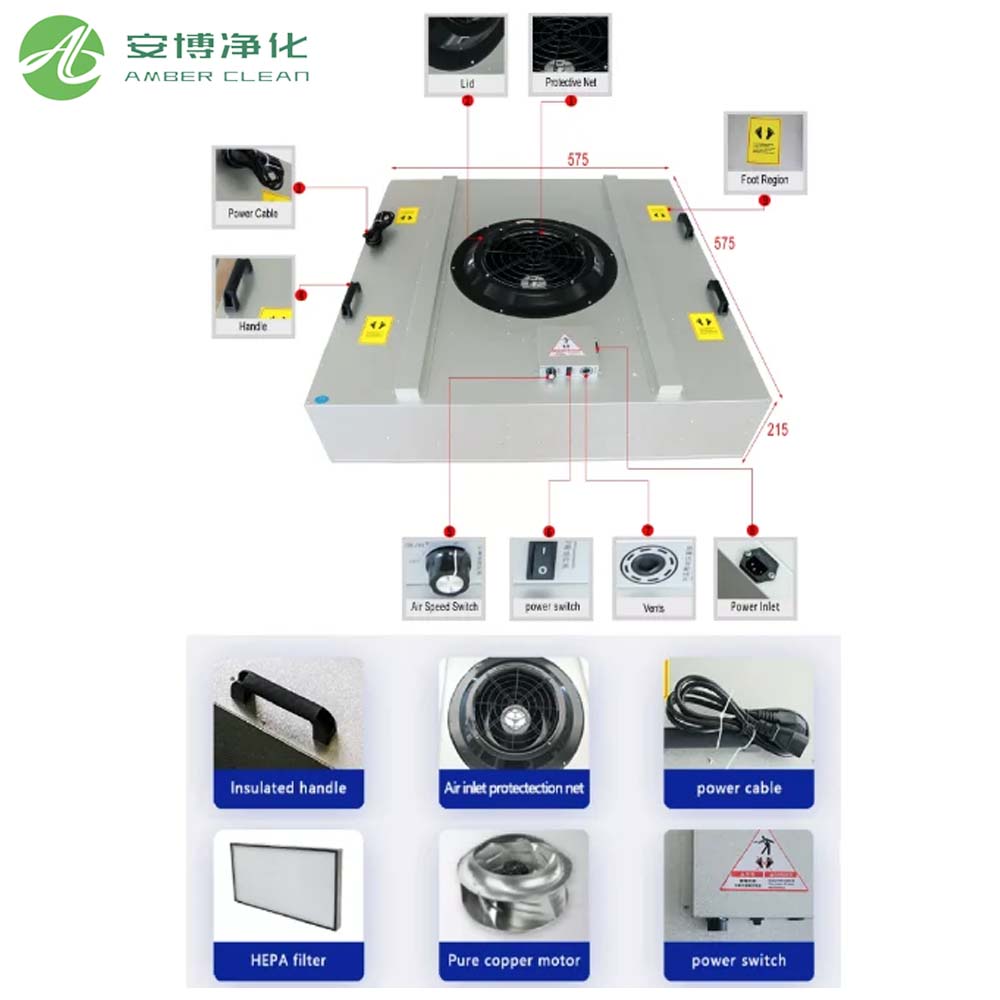

Una unidad de filtro de ventilador HEPA generalmente consiste en un ventilador centrífugo, un filtro (filtro de aire de partículas de alta eficiencia (HEPA) o filtro de aire ultra bajo (ULPA)), una carcasa, un controlador y otros componentes.
La carcasa está hecha principalmente de materiales como acero enrollado en frío con pintura horneada, acero inoxidable y acero recubierto de aluminio-zinc. Se seleccionan diferentes materiales en función del entorno de aplicación específico. La carcasa viene en dos formas: una con una parte superior inclinada, que sirve principalmente para guiar el flujo de aire, facilitando la distribución suave y uniforme del aire entrante, y la otra en forma de prisma rectangular, que es estéticamente agradable y permite que el aire entrante entre en contacto con la superficie del filtro sobre el área más grande posible.
El filtro grueso está diseñado principalmente para evitar que los escombros generados durante la construcción, mantenimiento u otras actividades dañen el filtro de alta eficiencia. Por lo general, está hecho de fibra de poliuretano lavable.
Los impulsores de los fanáticos vienen en dos formas: curvas hacia adelante y hacia atrás. Los impulsores curvos hacia adelante mejoran el flujo radial del aire, mejorando la eficiencia de eliminación de polvo; Los impulsores curvos hacia atrás reducen el consumo de energía y minimizan el ruido.
Filtro de alta eficiencia Los filtros de alta eficiencia se utilizan principalmente para capturar partículas que varían de 0.1 a 0.5 µm de tamaño, así como varias partículas suspendidas.
El control de la unidad de filtro de ventilador FFU se puede clasificar ampliamente en control de múltiples etapas, control sin pasos, ajuste continuo y control de la computadora. Estos sistemas también permiten control de una sola unidad, control de unidades múltiples, control de zona, alarmas de fallas y funciones de registros históricos.
Durante la operación, el ventilador dibuja aire desde la parte superior de la FFU y lo filtra a través de un filtro grueso y un filtro de alta eficiencia utilizando un conducto de aire único.
El aire limpio filtrado se descarga de manera uniforme en toda la superficie de salida a una velocidad del viento de 0.45 m/s ± 20%. Los parámetros de diseño clave incluyen: velocidad de viento de superficie, consumo de energía, uniformidad de la velocidad del viento, presión estática externa, presión estática total, ruido, velocidad de vibración, etc.
Las FFU se clasifican en los siguientes tipos principales en función de las diferencias en el material de la recinto, el tipo de motor, el método de control, la presión estática de la unidad y la eficiencia del filtro:
Las FFU se clasifican mediante material de recinto en placas de acero recubiertas estándar (incluidas las placas galvanizadas, recubiertas de aluminio-zinc y recubiertas de polvo) (Código G), placas de acero inoxidable (Código S), placas de aluminio (placas de aleación de aluminio) (Código A) y otros materiales (Código O).
Según el tipo de motor, se dividen en motores de CA y motores de CC sin escobillas. Los motores de CA monofásicos se designan como A1, motores de CA trifásicos como A3 y motores de CC sin escobillas como EC. Según el método de control, se dividen en unidades de condición única (designadas como S) y unidades de control de múltiples condiciones (designadas como M).
Según la presión estática de la unidad, se clasifican en el tipo de presión estática estándar (designación) y el tipo de presión estática alta (designación H). Según la eficiencia del filtro, se clasifican en filtros de alta eficiencia (designación H) y filtros de ultra alta eficiencia (designación U). Si la entrada de la unidad está equipada con un prefiltro de eficiencia gruesa, se designa como P.
Flexibilidad
Huella pequeña
Rentable
Flujo de aire uniforme y estable
Sellado de presión negativa
Por lo tanto, las unidades de filtro de ventilador de FFU son adecuadas para su uso en habitaciones médicas, semiconductores, electrónica y líneas de producción de paneles planos.
